3D namizni Cnc rezkalni stroj

Podrobnosti 3D namiznega cnc rezkalnega stroja

Sistem revij z orodjem

Strojno orodje je opremljeno le s 24 revijami z orodji diskov, hitrost spreminjanja orodja pa je hitra. Izbirna revija z orodjem za diske 32

Linea ska pot

Triosovne vodilne tirnice uporabljajo linearna vodila z blagovno znamko roller, z nizkim dinamičnim in statičnim trenjem, vibracijami visokih hitrosti in močno voznostjo, da zagotovijo natančnost in stabilnost strojnega orodja.

VIJAK

Triosni servo motor je neposredno povezan z natančno kroglo skozi elastično sklopko, da zmanjša vmesne povezave za uresničitev brezpogojnega prenosnega vira, natančno pozicioniranje in visoko natančnost prenosa.

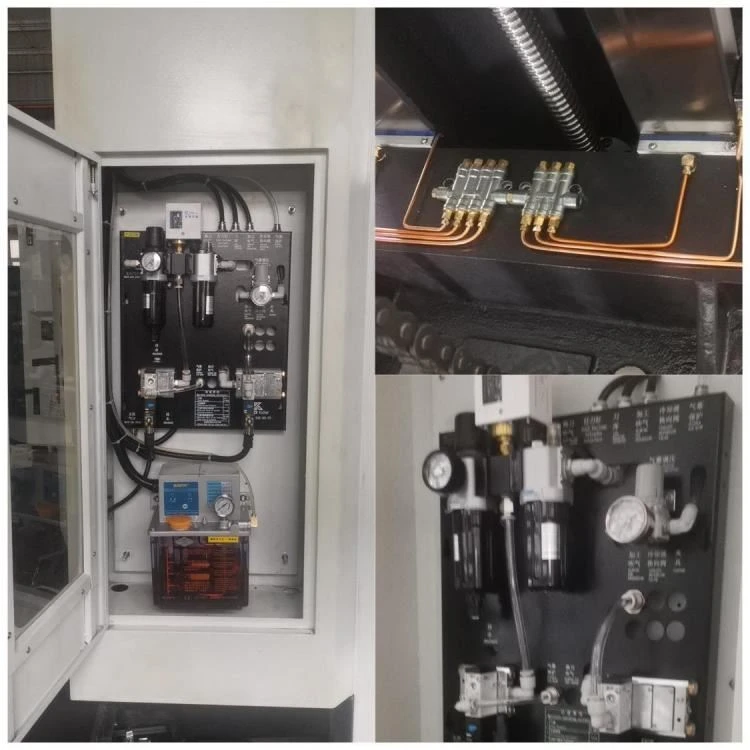

SISTEM ZA MAZANJE

Izboljšani sistem za mazanje oljnega vezja in večkotno mazanje sta temeljitejša. V celotnem stroju sprejme sistem za podmazivanje in je opremljen s čistimi bakrenim oljnim cevema z veliko aperturo.

Pogoste napake in načini odpravljanja težav z obdelovalno sredino vretena

Vreteno lahko omedite kot enega najpomembnejših mehanskih delov obdelovalnega centra. Dnevne obdelovalne operacije visoke hitrosti zahtevajo ne le visoko hitrost, visok izhodni navor in veliko moč, temveč tudi visoko natančnost vrtenja vretena in veliko hitrost. Med delovanjem vzdržujte dobro togost, odpornost na udarce in toplotno stabilnost. Vendar se lahko vreteno strojnega orodja CNC med obdelavo okvari zaradi nepravilnega delovanja in drugih razlogov.

Napaka 1: Vreteno nima zavore

1. Če je zavorni tokokrog nenormalen ali so poškodovani močni sestavni deli toka, preverite, ali so poškodovani mostni kup, varovalka in izmenična stikala; preverite, ali je močan tok odprt.

2. Čas zaviranja ni dovolj dolg, prilagodite zavorne časovne parametre sistema ali razsmernik.

3. Sistem nima izhoda zavornega signala. Zamenjajte notranje komponente ali ga pošljite v tovarno na popravilo.

4. Kontrolni parametri inverterja niso bili pravilno prilagojeni. Glejte navodila za inverter in pravilno nastavite parametre inverterja.

Napaka 2: Vreteno brez pretvorbe frekvence se ne vrti

1. Zaradi okvare mehanskega prenosa preverite, ali je menjalnik pasu pokvarjen ali je strojno orodje v nevtralni prestavi.

2. Trifazni napajalnik vretena manjka ali se obrne, zato je treba preveriti napajanje.

3. Vezje je napačno, glejte priročnik za povezavo vezja previdno, da se prepričajte, ali je povezava pravilna.

4. Če se sistem ne odziva na izhod kontrolnega signala vretena, uporabite multimeter za merjenje izhodnega terminala signala sistema. Če ni izhoda kontrolnega signala vretena, morate zamenjati ustrezne komponente IC ali ga poslati v tovarno na popravilo.

5. Sistem ima odziven izhod kontrolnega signala vretena, vendar sta napajalni vezje in izhodni stik krmilnega signala kratek stik ali pa so sestavni deli poškodovani. Z večmetrom preverite vezje napajanja med sistemom in vrtljajevim motorjem, poškodovan pa je tudi krmilni tokokrog ali komponente signala. Z večmetrom preverite vezje napajanja med sistemom in vretenastim motorjem, ali je v stiku za krmiljenje signala kratek stik, in preverite, ali sta stikalnik izmenične moči in enosmerni rele poškodovana.

Napaka 3: Vreteno s pretvornikom frekvence se ne vrti

1. Zaradi okvare mehanskega prenosa preverite, ali je menjalnik pasu pokvarjen ali je strojno orodje v nevtralni prestavi.

2. Trifazni napajalnik vretena manjka. Preverite napajanje in izmenjajte kateri koli dve električni liniji.

3. Parametri nadzora inverterja numeričnega kontrolnega sistema niso vklopljena. Če želite izvedeti več o parametrih inverterja in jih spremeniti, glejte sistemski priročnik.

4. Povezava med sistemom in inverterjem je napačna. Če želite razumeti parametre inverterja in jih spremeniti, glejte priročnik za povezavo sistema in inverterja.

5. Analogna izhodna napetost je nenormalna. Z večmetrom preverite, ali se analogni izhod napetosti po sistemu ujema.

6. Močni kontrolni del je kratek stik ali pa so sestavni deli poškodovani. Preverite, ali je povezava vsakega stika napajalnega priključka glavne gredi zanesljiva, ali je proga kratkega stika, ali je enosmerni rele poškodovan in ali je varovalka izgorela.

Napaka 4: Hitrost vretena brez pretvorbe frekvence ni nadzorovana

1. Povezava je napaka. Če ima sistem izhod kontrolnega signala za premik, preverite, ali je v vsaki vrstici povezave kratek stik ali pa je v vsakem priključku majhen stik, in preverite, ali je enosmerni rele ali ac kontaktor poškodovan.

2. Motor vretena je poškodovan ali kratek stik, preverite vreteno motor.

Pnevmatski sestavni deli, četrta os, električni aparati znamke

3D namizni cnc rezkalni stroj izbirni dodatki

Standardni nadzorni sistem: FANUC 0IMF/SIEMENS 828D/MITSUBISHI M80B, MITSUISHI M80A

OP:

GSK25I, Tajvan SYNTEC nadzorni sistem

Glava za indeksiranje CNC

X/Y linea čna smernica/Navodila za polje osi X/Y

Spirale čipa konveyor verižna čipa konveyor

Vretena hladilni potis
