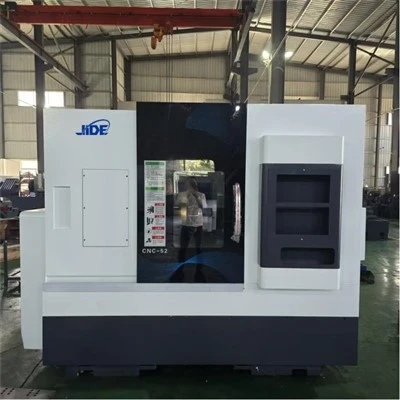

CNC Gang Tool Stružnica

Model strojnega orodja

PARAMETER

Enota

Največji premer obračanja na postelji

500

㎜

Največji premer obdelave na vozičku

450

㎜

Največja dolžina obdelave

450

㎜

Razpon hitrosti vretena

100-4000

vrtljajev na minuto

Moč glavnega motorja

7.5/11 KW

KW

Največja količina nalaganja orodja

8

T

X-pot osi/Z-hod osi

900/450

㎜

Najmanjši hod po osi X-/Z-

0.001/0.001

㎜

Hitrost hitrega premika osi X-/Z-

36/36

m/min

Delovna miza T-reža mm

3-14*50

mm

Ponovljivost osi X-/Z-

Manjše ali enako 0,003/0.005

㎜

Površinska hrapavost

Manjše ali enako 0,63

um

Premer skoznje luknje vretena

Φ65

㎜

Premer odprtine za palico

Φ46

㎜

Nagnjen kot postelje

45



Zunanje mere (D x Š x V)

2150*1550*1870

㎜

Neto teža strojnega orodja

3100

kg

št

Postavka

Parameter

Znamka

Qt

1

Vreteno

A2-5

Tajvan KENTURN

1

Vretenski ležaj

NSK

Japonska

6

2

Servo enota vretenskega motorja

7,5/11 KW

Tajvan SYNTEC

1

3

Moč motorja vretena

7,5/11 KW

Tajvan SYNTEC

1

4

Navor servo motorja osi X-

11nm

Tajvan SYNTEC

1

5

Moč servo motorja osi X-

1,5KW (zavora)

Tajvan SYNTEC

1

6

Navor servo motorja osi Z-

11nm

Tajvan SYNTEC

1

7

Moč servo motorja osi Z-

1,5 kW

Tajvan SYNTEC

1

8

Linearno vodilo (X-os)

30(žoga)P raven

TAJVAN PMI

2

9

Linearno vodilo (Z-os)

30(žoga)P raven

TAJVAN PMI

2

10

Kroglični vijak (X-os)

32/10

Japonska THK

1

11

Kroglični vijak (Z-os)

32/10

Japonska THK

1

12

Sistem

SYNTEC 7TA

Tajvan SYNTEC

1

13

Operacijska plošča

Plošča za stružnico

Tajvan SYNTEC

1

14

Relejni modul

Serija stružnic

Tajvan SYNTEC

1

15

Naprave za napajanje

Odklopnik

Schneider

1

16

Visokonapetostne naprave

Onesnaževalec

Schneider

1

17

Nizkonapetostne naprave

Rele

Schneider

1

18

Vpenjalni sistem

CK46(A2-5)

Tajvan AUTO

1

19

Rotacijski valj (votel)

6 INČ

Tajvan AUTO

1

20

Motorna hidravlična postaja 2HP

40L

Kitajska LEIMAN

1

21

Distributer orodja Gang

63/8T

Največ orodij

8

22

Okroglo držalo za nože

Φ25

Držalo za vrtalno orodje

4

23

Držalo za čelno orodje

20

Izbirni 20-izrezan kvadrat

2

24

Kvadratno držalo za orodje

20

Izbirni 20-izrezan kvadrat

2

25

Osnova strojnega orodja

integralno litje

Samostojna proizvodnja

1

26

Zunanji pokrov iz pločevine

Samostojna proizvodnja

1

27

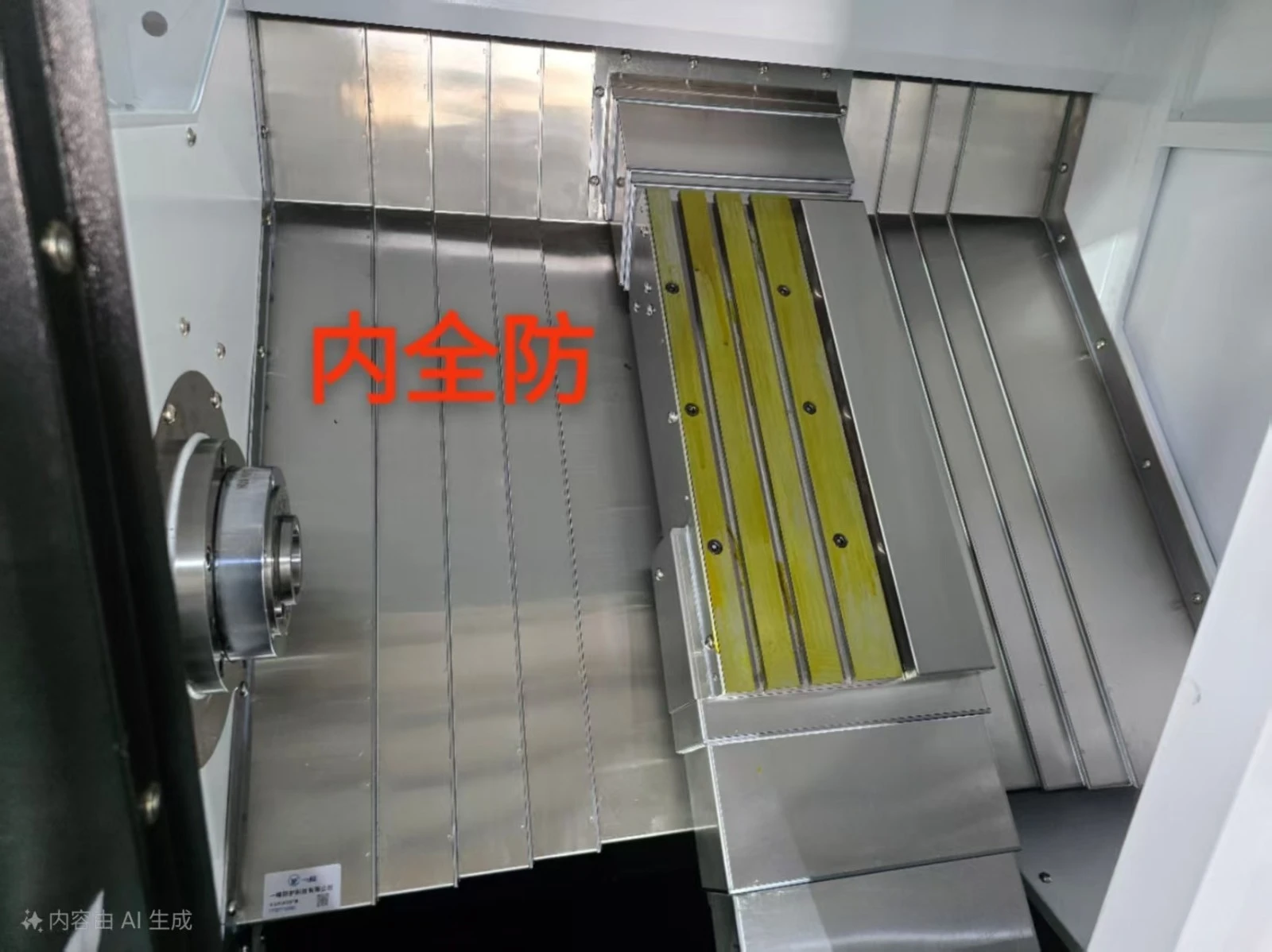

Notranja zaščita

Nerjaveče jeklo

Samoproizvajalec Full Guard

1

28

Kroglični vijačni ležaj

20TAC

Japonska NSK

2 OSI

29

Spenjanje

18/22

DK

2

30

Oljni injektor

2/3L

BAOTN Kitajska

1

31

Črpalka za rezalno tekočino

750W

SHEN HAI Kitajska

1

32

Orodjarna

Prenosna plastična škatla za orodje

Kitajska

1

33

Ibus ključ

(metrika 1,5-10)

Kitajska

1

34

Izvijač

Phillips in ploščati izvijači

Kitajska

2

35

Čitalec kartic CF

U disk

SSK

1

36

CF kartica

1 GB

YIZHENG

1

37

Stopala

Vijak M24 + podložka

Kitajska

6

38

Sistemski priročnik SYNTEC

SYNTEC

1

39

YS-65L (dolžina palice 1,5 metra) Servo podajalnik (primeren za 30/65 mm palico)

1. Vmesna podporna platforma

Tri vlečne cevi

Puše in velike, srednje in majhne potisne palice

Kitajska

1

40

Verižni transporter za sekance in avto za sekance

46X+čip avto S106

Kitajska

1

41

Baterija kodirnika

3.6V

Kitajska

2
